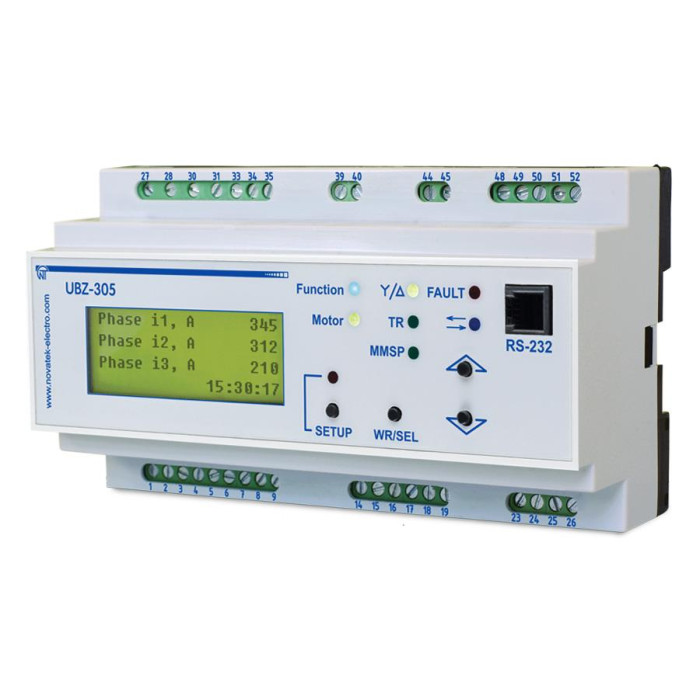

Універсальний блок захисту електродвигунів Новатек-Електро убз-305

УБОП предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А.

УБОП может работать в сетях как с изолированной, так и глухозаземленной нейтралью.

Выполнение прибора - DIN-рейка.

УБОП обеспечивает постоянный контроль параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверку значения сопротивления изоляции электродвигателей.

УБОП обеспечивает защиту электродвигателей при:

- некачественное сетевое напряжение (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений, снижение частоты сети ниже заданной и (или) повышение частоты сети выше заданной);

- механических перегрузках (симметричная перегрузка по фазным/линейным токам);

- превышении порога током обратной последовательности;

- несимметрии фазных токов без перегрузки, связанной с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);

- исчезновение момента на валу электродвигателя («сухой ход» - для насосов) - защита по минимальному пусковому и/или рабочему току;

- затянутый запуск двигателя или блокировка ротора;

- Недопустимо низкий уровень изоляции между статором и корпусом двигателя (проверка перед включением);

- запираемые на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;

- Тепловая перегрузка двигателя;

- Перегрев обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
