Замена электрофурнитуры — одна из самых популярных задач по дому, которую можно выполнить самостоятельно. Однако работа с электричеством не прощает ошибок. В этом руководстве мы разберем, как установить розетку самому, соблюдая все нормы безопасности и требования ПУЭ (Правил устройства электроустановок).
1. Подготовка и меры безопасности
Первое и самое важное правило — полное отключение электропитания. Недостаточно просто выключить свет выключателем, необходимо обесточить линию в распределительном щите.
- Отключите соответствующий автоматический выключатель.
- Используйте индикаторную отвертку или мультиметр, чтобы убедиться в отсутствии напряжения на контактах.
- Убедитесь, что никто из домашних случайно не включит «автомат» во время вашей работы.
2. Нормы размещения согласно ПУЭ
Перед тем как установить розетку самому в новом месте, учтите стандарты:
- Высота: Для выключателей оптимальная высота составляет 80–90 см от пола (на уровне опущенной руки). Розетки обычно монтируют на высоте 30 см («евростандарт»).
- Расстояние от проемов: Выключатели располагают со стороны дверной ручки на расстоянии не менее 10 см от дверного проема.
- Ванная комната: Расстояние от розеток до раковин или душевых кабин должно быть не менее 60 см (зона 3).
3. Подключение проводов и цветовая маркировка
Правильная схема подключения розетки зависит от соблюдения маркировки. В современной сети используется три типа проводов:
| Тип провода | Цвет изоляции | Маркировка |
|---|---|---|
| Фаза | Коричневый, Белый или Черный | L |
| Ноль | Синий / Голубой | N |
| Заземление | Желто-зеленый | PE (или значок заземления) |
4. Пошаговый алгоритм монтажа
Шаг 1: Демонтаж и очистка
Снимите старую накладку и открутите винты лапок-распорок. Аккуратно извлеките механизм из подрозетника. Очистите подрозетник от пыли и остатков штукатурки.
Шаг 2: Подготовка жил
Зачистите концы проводов на 10–12 мм. Важно не повредить саму медную жилу при снятии изоляции. Используйте специальный стриппер или острый нож.
Шаг 3: Фиксация в клеммах
Вставьте провода в клеммы согласно схеме. Плотно затяните винты. Важно: Проверьте прочность соединения, слегка потянув за каждый провод — он не должен выпадать.
Шаг 4: Монтаж в подрозетник
Аккуратно уложите провода «змейкой» за механизмом. Установите корпус в подрозетник, выровняйте его по горизонтали с помощью уровня и затяните фиксирующие винты (лапки).
5. Проверка работоспособности
После сборки внешней декоративной рамки можно включать питание в щитке. Безопасность при замене розетки требует финальной проверки:

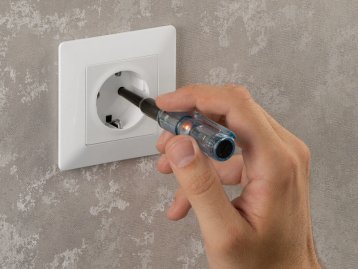

- Проверьте наличие напряжения индикатором.
- Включите немощный прибор (например, настольную лампу).
- Убедитесь, что механизм не шатается в стене и нет посторонних звуков (треска).
Когда стоит вызвать мастера?
- Если в подрозетнике более 3-х групп проводов и вы не понимаете схему.
- Если провода подгорели или стали короткими для подключения.
- Если вы планируете устанавливать мощную технику (варочная поверхность, бойлер), требующую отдельной силовой линии.
