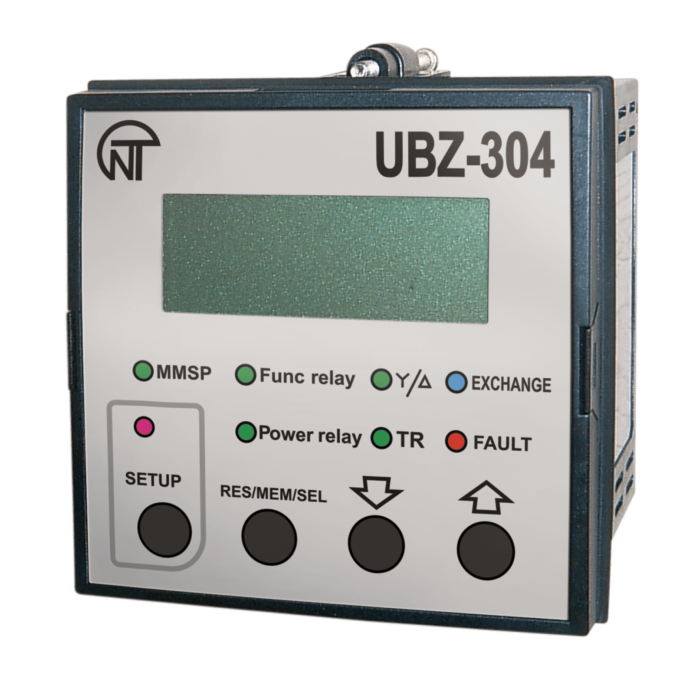

Універсальний блок захисту Новатек-Електро убз-304

UBZ-304 призначений для захисту асинхронних електродвигунів потужністю від 2,5 до 315 кВт при використанні зовнішніх стандартних струмових трансформаторів з вихідним струмом 5 А. UBZ-304 може працювати в мережах як з ізольованою, так і глухозаземленою нейтраллю. Виконання приладу – щитове. UBZ забезпечує постійний контроль параметрів мережевої напруги, діючих значень фазних (лінійних) струмів трифазного електрообладнання 400 В 50 Гц і перевірку значення опору ізоляції електродвигунів. UBZ-304 забезпечує захист електродвигунів при: -Неякісній мережевій напрузі (неприпустимі коливання напруги, обрив фаз, порушення чергування і злипання фаз, асиметрія фазних / лінійних напруг, зниження частоти мережі нижче заданої і (або) підвищення частоти мережі вище заданої). -Механічних перевантаженнях (симетричне збільшення  фазних / лінійніих струмів). -Перевищенні порогу струмом зворотної послідовності. -Несиметрії фазних струмів без перевантаження, пов’язаної з порушенням ізоляції усередині двигуна і / або кабелю живлення (порівняння коефіцієнта несиметрії струму по зворотній послідовності з коефіцієнтом несиметрії напруги по зворотній послідовності). -Зникненні моменту на валу електродвигуна («сухий хід» – для насосів) – захист за мінімальним пусковим та / або робочим струмом. -Затягнутому пуску двигуна чи блокування ротора. -Неприпустимо низькому рівні опору ізоляції між статором і корпусом двигуна (перевірка перед включенням). -Замиканні на «землю» обмотки статора під час роботи – захист по струмах витоку на «землю». -Тепловому перевантаженні двигуна. -Перегріві обмоток (визначається температура обмоток при використанні вбудованих у двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).

Реле та датчики, NTBZ30400, Новатек-Електро
